Cara Cek dan Mengenali Kabel Kontrol dan Kelistrikan Tiger 2000
Artikel ini menjelaskan tentang Cara Mengenali Kabel Kontrol dan Kabel Kelistrikan pada sepeda motor Tiger 2000 baik yang model lama maupun model yang baru Tiger Revo. Panduan servis ini juga bisa digunakan untuk referensi servis motor HONDA MEGAPRO.
Cara Mengenali Kabel Kontrol dan Kabel Kelistrikan Tiger 2000
Dalam panduan ini dijelaskan mengenai bagaimana letak atau posisi kabel kontrol dan kabel kelistrikan yang melekat pada sepeda motor GL200. Melalui gambar diharapkan bisa lebih membantu dalam mengenali nama dan letak atau posisi masing-masing kabel kontrol dan kabel kelistrikan.
Posisi Kabel Kontrol Honda Tiger

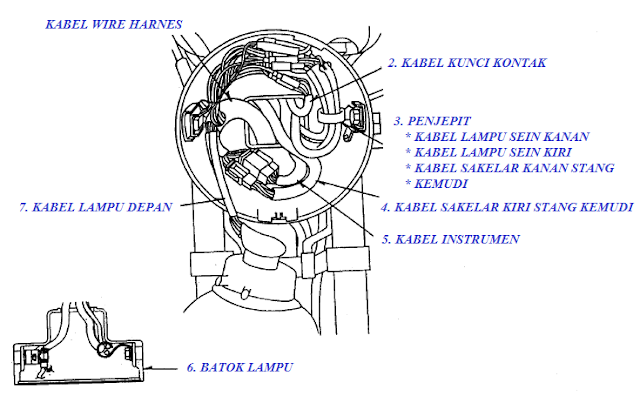

Seperti terlihat pada gambar berikut ini beberapa posisi kabel kontrol yang terletak pada bagian kepala atau depan sepeda motor, yaitu :Posisi Kabel pada bagian dalam Batok Lampu
- Kabel wire harnes
- Kabel kunci kontak
- Kabel Lampu sein kanan
- Kabel lampu sein kiri
- Kabel stang kanan kemudi
- Kabel sakelar stang kemudi
- Kabel instrumen
 |
| Kabel kontrol pada batok lampu Tiger 2000 |
Posisi Kabel Kontrol Pada Stang Kemudi
- Kabel kopling
- Pengikat kabel
- Kabel cuk atau chuck
- Kabel sakelar stang kemudi
- Kabel speedometer
- Kabel Pengikat
- Kabel stang kanan kemudi
- Selang rem
- Kabel gas
 |
| Kabel kontrol pada stang kemudi Tiger 2000 |
Posisi Kabel Kontrol dan Kabel Kelistrikan Pada Body Motor Tiger 2000
- Kabel speedometer
- Kabel gas
- Diode
- Unit CDI
- Kabel Relay lampu sein kanan dan kiri
- Kabel lampu sein
- Kabel alternator
- Penjepit kabel
- Kabel saklar Netral
- Pulser
- Stator
 |
| Posisi kabel kelistrikan pada body motor Tiger 2000 |
 |
Posisi kabel kelistrikan pada Stator Tiger 2000 |
Posisi Kabel Kelistrikan Pada Body Motor Tiger 2000
- Kabel relay starter
- Regulator atau rectifier
- Kabwl chuck
- Kabel busi
- Hubungan kabel massa
- Selang rem
- Kabel kopling
- Kabel massa
- Selang pembuangan karburator
- Selang pernafasan dari battery atau aki motor
- Selang pernafasan bak mesin
- Kabel saklar lampu rem
- Kabel motor starter
- Kabel starter motor
- Selang pernafasan Accu
- Selang pembuangan karbu
- Selang pernafasan bak mesin
 |
| Posisi kabel kelistrikan pada body motor Tiger 2000 |
Posisi Unit CDI dan Diode Pada Body Motor Tiger 2000
- Unit CDI
- Diode
- Kabel wire harnes
- Kabel relay saklar
- Kabel sensor tinggi permukaan bahan bakar
 |
| Posisi CDI dan Diode Rectifier Tiger 2000 |
Demikian dan semoga bermanfaat. Silahkan jika ada komentar atau pertanyaan tulis dikolom komentar.
Terima kasih atas kunjungannya dan salam Sukses.
