Cara Membuat Alat Pemanas Elektrik Untuk Meluruskan Papan Kayu Yang Melengkung

Alat Pemanas Elektrik - Electric Heater Untuk meluruskan kayu
Alat Pemanas Elektrik - Electric Heater

Krenovaku - Kali ini berbagi ide kreatif dan inovatif tentang cara membuat alat pemanas elektrik untuk meluruskan kayu kusen yang melengkung atau bengkok.

Alat Pemanas Elektrik


Alat pemanas atau electric heater ini didesain secara khusus sebagai alternatif pengganti alat pemanas setrika listrik yang  biasa digunakan untuk meluruskan papan kayu oleh tukang dalam pembuatan furniture seperti lemari, rak, meja, etalase, kusen kayu, dan pekerjaan kayu lainnya.

Untuk itu Alat pemanas ini diharapkan dapat dijadikan sebagai solusi pengganti setrika listrik yang menurut informasi dari salah satu pemilik usaha furniture, bahwa setrika listrik yang digunakan untuk meluruskan kayu itu cepat rusak dan boros listrik.

Proses pembuatan alat pemanas elektrik ini saya kerjakan sendiri dengan konsep ide kreatif dan inovasi untuk alat pertukangan khususnya alat tukang kayu. Alat ini sebenarnya dapat dikembangkan lagi untuk pembuatan berbagai macam jenis alat pemanas, seperti untuk pemanas ruangan, pemanas ternak ayam atau ternak itik ayam, penetasan telur ayam, pemanas air, pemanggang kue, oven, tungku pemanas air listrik, tungku untuk bakar sate, dan ide kreatif alat pemanas lainnya.





Cara Membuat Alat Pemanas Elektrik atau Heater

Beberapa hal yang harus dipertimbangkan dalam Pembuatan draft konsep desain alat pemanas elektrik ini , yaitu :

  • Buat Draft Konsep Desain Alat Pemanas Elektrik

Draft Konsep Desain Alat Pemanas Elektrik Untuk Meleruskan Papan Kayu Yang Melengkung
Draft Konsep Desain Alat Pemanas Elektrik - Electric Heater Draft Concept

  • Cara kerja alat pemanas elektrik

    • Alat pemanas ini didesain sebagai alat untuk membantu proses memanaskan papan kayu atau kayu kusen yang melengkung atau bengkok. Untuk itu alat ini harus bekerja menghasilkan panas suhu yang dapat menghantarkan panas pada permukaan kayu yang akan diluruskan dengan panas suhu yang telah dikondisikan dan dapat bekerja secara otomatis, sehingga akan menghemat pemakaian konsumsi listrik atau biaya listrik.
    • Alat pemanas elektrik ini menggunakan jenis pemanas yang mampu menghasilkan suhu panas yang relatif stabil dalam jangka waktu yang lama.
    • Alat pemanas ini menggunakan alat pengatur suhu untuk mengatur dan mengontrol keluaran atau output suhu panas yang dihasilkan secara otomatis.
    • Alat pemanas ini harus aman dari penggunaan ( tidak nyetrum atau short electric) dan mudah untuk pemakaian.
    • Alat pemanas ini didesain untuk digunakan pada kayu dengan ukuran 120 mm x 120 mm.
    • Wiring cable juga harus benar dan safety.

  • Bagaimana Cara menggunakan alat pemanas elektrik

    • Alat pemanas ini menggunakan alat pengatur suhu atau digital thermostat type XH-W3001 yang dapat diatur atau disetting sesuai dengan suhu ideal untuk mengatur output suhu panas yang dihasilkan dari lampu pemanas keramik (PET Ceramic Heater Bulb)
    • Alat pemanas ini dapat bekerja secara otomatis

  • Bentuk desain alat pemanas elektrik

    • Bentuk desain dari alat pemanas ini disesuaikan dengan tujuan penggunaan yaitu dapat digunakan untuk meluruskan kayu kusen dengan ukuran 120 mm(12cm) x 80 mm (8 cm)
    • Bentuk alat pemanas ini harus simple, kuat dan kokoh, ergonomis, dan aman untuk pemakain bagi pengguna atau user
    • Alat pemanas elektrik ini didesain agar dapat memanaskan pada bagian atas permukaan kayu dan permukaan kayu pada bagian sisi kanan dan kiri
    • Bentuk penghantar panas dari lampu keramik dibuat dan dibentuk untuk memaksimalkan suhu panas pada permukaan kayu
    • Panas suhu yang dihasilkan harus dikondisikan dapat disalurkkan dalam ruang penghantar panas
    • Alat pengatur suhu harus mudah dilihat dan mudah untuk penggunaan serta aman dari benturan dan kerusakan
    • Handle atau gagang alat pemans ini harus nyaman digunakan

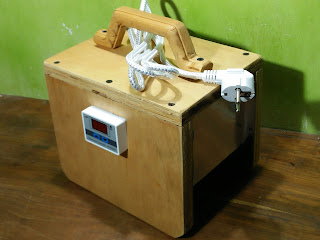

Alat Pemanas Elektrik Untuk Meluruskan Kayu- Krenovaku
Alat Pemanas Elektrik - DIY Electric Heater

  • Pemilihan bahan atau Komponen yang digunakan untuk pembuatan Alat Pemanas Elektrik

    • Jenis pemanas yang digunakan adalah Lampu Pemanas Keramik atau 5W PET Ceramic Heater Bulb
    • Alat pengatur suhu atau Digital Thermostate type XH-W3001
    • Kabel Power menggunakan kabel power setrika merek Shiyoku
    • Pengahantar panas menggunakan plate galvalum T=0,8 mm
    • Tutup penghantar panas menggunakan plate galvalum T=0,8 mm
    • Body luar alat pemanas menggunakan papan kayu Playwood T=18mm
    • Gagang atau handle menggunakan kayu mahoni
    • Dudukan lampu Standar
    • Kabel standar
    • Insulator Panas
    • Aluminium foil

Cara Membuat Komponen Untuk Alat Pemans Elektrik

  • Cara membuat cover body alat pemanas
    • Buat terlebih dahulu body luar alat pemanas menggunakan bahan kayu plywood T=18mm. potong dengan ukuran sesuai ukuran desain gambar.
    • Body Luar bagian - Depan :
      • Buat lubang kotak untuk memasang alat pengatur suhu dan pastikn ukuran lubang tidak terlalu longgar atau terlalu sempit (dipasang pas)
      • Buat alur untuk kabel pada bagian dalam
    • Body bagian - Belakang :
      • Buat lubang Diameter 12mm untuk kabel power
      • Buat alur kabel untuk pemasangan kabel
    • Tutup Body - Atas :
      • Buat lubang alur pada bagian dalam untuk pamasangan kabel (kabel ditanam)

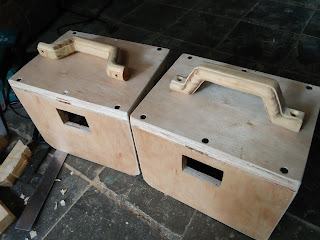

Bentuk Gagang dan Body Luar Alat Pemans Elektrik -Krenovaku
Bentuk Gagang dan Body Luar Alat Pemanas Elektrik -Krenovaku

Gambar ukuran body luar alat pemanas elaktrik - Krenovaku
Gambar ukuran body luar alat pemanas elaktrik - Krenovaku
  • Cara membuat gagang atau handle
    • Buat gagang atau handle, bentuk sesuai dengan draft konsep desain (lihat gambar Bentuk Gagang dan Body Luar Alat Pemanas Elektrik -Krenovaku). Pastikan celah lubang handle cukup untuk pegangan tangan. Ukuran lubang handle yaitu 120 mm x 80 mm.
  • Cara membuat penghantar panas dan tutup pengantar panas
    • Buat body dan tutup penghantar panas
    • Potong plate galvalum sesuai dengan ukuran yang telah ditentukan dalam desain
    • Bentuk dan lipat Letter-U sesuai dengan ukuran gambar
    • Pastikan lipat atau tekuk pada setiap ujung plate agar supaya tidak tajam untuk safety
Gambar ukuran lipatan pelat galvalum penghantar Alat Pemanas Elektrik - Krenovaku
Gambar ukuran penghantar Alat Pemanas Elektrik - Krenovaku
Gambar ukuran lipatan plat galvalum penghantar Alat Pemanas Elektrik - Krenovaku
Gambar ukuran penghantar Alat Pemanas Elektrik - Krenovaku


Proses Perakitan Pembuatan Alat Pemanas Elektrik

Cara merakit alat pemanas elektrik dilakukan secara bertahap :
  • Cara merakit body pemanas elektrik
    • Pertama, pasang ketiga bagian papan body luar dan tutup body menggunakan sekrup 6x12"
    • Setelah selesai dirakit menjadi body alat pemanas, kemudian pasang alat pengatur suhu

  • Cara merakit alat pengatur suhu atau digital thermostat XH-W3001
    • Cara memasang alat pengatur suhu, masukkan pada lubang papan body bagian luar -depan. Pastikan posisi alat pemanas fix dan posisi kabel bisa ditempatkan pada alur papan yang telah dibuat. Ini untuk memudahkan dalam proses penyambungan kabel
    • Bungkus kabel dengan insulotor anti panas
    • Tutup atau lapisi alat pengatur suhu ini dengan aluminium foil untuk proteksi transfer panas yang berlebihan dari lampu pemanas

  • Cara merakit plat penghantar pemanas
    • Setelah Alat pengatur suhu selesai dipasang, posisikan kabel pada alur untuk kabel pada papan dan masukkan kabel pengatur suhu pada lubang tepat untuk pemasangan lampu pemanas

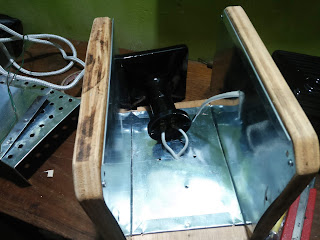

Gambar Posisi Plate Penghantar Panas - Krenovaku
Gambar Posisi Plate Penghantar Panas dan Lampu Pemanas - Krenovaku
  • Cara merakit lampu pemanas keramik

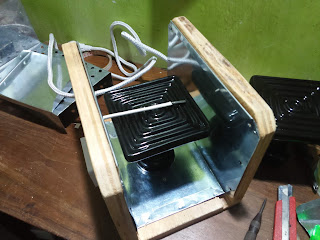

Gambar Posisi Lampu Pemanas Elektrik _Krenovaku
Gambar Posisi Lampu Pemanas Elektrik _Krenovaku
  • Cara memasang kabel atau wiring diagram
Wiring Diagram Alat Pemanas Eletrik - Krenovaku
Wiring Diagram Alat Pemanas Eletrik - Krenovaku

  • Cara merakit gagang atau handle alat pemanas elektrik
    • Pasang gagang pada bagian tutup Body Alat Pemanas menggunakan sekrup 6x12'
    • Pastikan handle terpasang dengan baik dan benar (Lihat gambar Alat Pemanas Elektrik - DIY Electric Heater)

Cara Melakukan Test dan Uji pada Alat Pemanas Elektrik

Tes dan uji saya lakukan dengan cara yang sederhana, yaitu untuk memastikan bahwa alat pemanas elektrik ini berfungsi dengan baik. Beberapa tahapan tes dan uji, yaitu :
  • Cara setting dan menggunakan alat pengatur suhu atau digital thermostate type XH-W3001
    • Masukkan kabel power pada sumber tegangan 220V, maka secara otomatis alat pengatur suhu ini akan menyala
    • Pada saat pertama kali menyala, maka alat ini akan membaca kondisi suhu ruang
    • Untuk mengatur nilai minimal suhu, maka tekan tombol segi tiga yang menghadap ke bawah. Tekan sampai terdenger "biiiip" dan counter indicator pada tampilan alat akan berkedip. Tekan tomol segi tiga kebawah untuk mengatur suhu minimum, dan tombol segi tiga ke atas untuk mengatur nilai suhu maksimal.
    • Setelah didapatkan angka nilai suhu yang diinginkan (misalnya suhu minimal 70 derajat selsius, maka diamkan sejenak sampai counter pada tampilan layar berhenti berkedip. Begitu juga sebaliknya untuk mengatur suhu maksimalnya.
    • Selengkapnya silahkan lihat dalam video berikut ini:


  • Tes 50W lampu pemanas keramik ini bekerja atau tidak
  • Tes outuput atau keluaran suhu panas yang dihasilkan dari alat pemanas elektrik rakitan sendiri
    • Hasil pengukuran suhu panas yang dihasilkan dari alat pemanas elektrik ini, yaitu
      • Start : 32,2 ~ 103 derajat selsius  dalam waaktu  14 menit 22,5 detik
      • Otomatis CUT OFF : ~ 110 derajat selsius (sesuai dengan spesifikasi maksimum dari alat pengatur suhu)
      • Output Suhu panas dari lampu Pemans Keramik 50W sendiri jika dipasang tanpa alat pengatur suhu dapat mencapai suhu maksimum 300 Derajat Selsius.


Kesimpulan :

Alat pemanas elektrik rakitan sendiri ini bekerja dan berfungsi dengan baik. Sebagai parameter dan  indikatornya adalah sebagai berikut :
  • Alat pengatur suhu secara otomatis akan bekerja dengan rentang suhu panas yang telah ditentukan sesuai dengan spesifikasi digital thermostate yang digunakan. Dimana alat pengatur suhu ini dapat mengatur sampai suhu maksimal 110 derajat selsius.
  • Lampu pemanas elektrik (50W Electric Heater Bulb) ini jika digunakan tanpa alat pengatur suhu dapat mencapai suhu panas sampai dengan 300 derajat selsius.
  • Alat Pengatur suhu dapat bekerja untuk menghentikan aliran listrik pada lampu pemanas elektrik atau CUT-OFF secara otomatis sesuai dengan parameter suhu yang telah ditentukan

Demikian artikel ini saya buat, semoga dapat dijadikan referensi bagi temen-temen yang  hobi dengan ide kreatif dan inovatif, DIY, elektronik dan kelistrikan, serta DIY pembuatan alat pertukangan.

Catatan :
  • Alat pemanas elektrik untuk meluruskan kayu ini masih belum spenuhnya sempurna, untuk itu masih perlu masukan untuk pengembangan alat yang lebih baik dan bermanfaat.

Terima kasih atas kunjungan dan dukungannya.
